Камера OAK-D Short Range
Код товара: 232623
- Визуализация в 3D
- Фото
- Видео
Зажмите и перетаскивайте курсор в нужном направлении для вращения объекта
Зажмите и двигайте в нужную сторону
Цена по запросу
Цена указана для физических лиц. Цену при безналичном расчете уточняйте у менеджеров магазина.
Доставка: до 30 рабочих дней
Техническая консультация: бесплатно
Доставка по России: да
Производитель
США
— родина бренда
Китай
— страна производства
Описание
Характеристики
Комплектация
Видео
Отзывы
OAK-D Short Range — специализированная система компьютерного зрения для прецизионной работы на близких дистанциях
OAK-D-SR представляет собой узкоспециализированную камеру машинного зрения, оптимизированную для задач, требующих высокой точности измерения глубины на коротких расстояниях. В отличие от стандартной модели OAK-D, данная модификация сфокусирована на работе в диапазоне от 30 см до 1 метра, что делает её идеальным решением для систем контроля качества, автоматизированного производства, роботизированных манипуляторов и приложений, где критически важна детализация близко расположенных объектов.
Конструктивные особенности

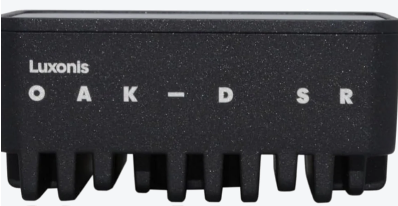

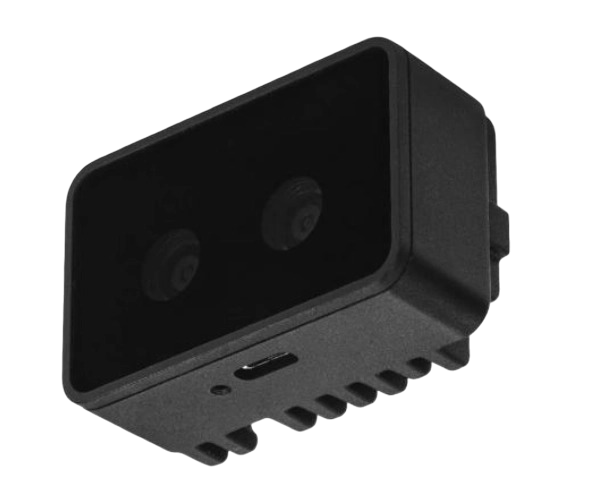

Устройство построено на базе модуля OAK-SoM-Pro (System on Module), что позволило достичь исключительно компактных размеров 56×36×25.5 мм при весе всего 72 грамма. Корпус изготовлен из алюминия промышленного класса с защитным стеклом Gorilla Glass на передней панели, обеспечивая надёжную защиту в условиях производственной эксплуатации. Открытая архитектура устройства позволяет вносить необходимые модификации под специфические задачи.
Система камер и восприятие глубины
Камера оснащена двумя 1-мегапиксельными RGB-сенсорами с глобальным затвором (OV9782), работающими на частоте до 120 кадров в секунду. Стереоскопическая система имеет базовую линию 20 мм (по сравнению с 75 мм у стандартной OAK-D), что существенно повышает точность измерений на близких дистанциях. Идеальный диапазон измерения глубины составляет 30 см — 1 м, минимальная дистанция — 20 см, максимальная — около 3 метров с вариацией точности 10%.
Центральная цветная камера имеет фиксированный фокус от 19.6 см до бесконечности, угол обзора 89.5° по диагонали, разрешение до 1280×800 пикселей и максимальную частоту кадров до 143 FPS. Сенсор размером 1/4" с размером пикселя 3μm и светосилой f/2.0 обеспечивает отличное качество изображения в видимом спектре.
Вычислительная платформа RVC2
В основе камеры лежит процессор RVC2, обеспечивающий производительность 4 TOPS (триллионов операций в секунду), из которых 1.4 TOPS выделено для задач искусственного интеллекта. Это позволяет запускать нейронные сети непосредственно на устройстве без обращения к внешним вычислительным ресурсам. Поддерживаются любые модели ИИ, включая кастомные архитектуры (требуется конвертация).
Система поддерживает кодирование видео в форматах H.264, H.265 и MJPEG с разрешением до 4K при 30 кадрах в секунду или Full HD при 60 кадрах в секунду. Функции компьютерного зрения включают коррекцию искажений, изменение размера, кадрирование, обнаружение кромок, отслеживание признаков и выполнение пользовательских CV-функций.
Встроенные сенсоры и возможности
Камера оснащена 9-осевым инерциальным измерительным модулем BNO085 IMU, который объединяет акселерометр, гироскоп и магнитометр. Это открывает возможности для точного отслеживания ориентации и движения устройства в пространстве, что критически важно для робототехнических приложений и систем навигации.
Система отслеживания объектов ObjectTracker поддерживает как 2D, так и 3D трекинг, а стереоскопическое восприятие глубины дополняется фильтрацией, постобработкой, выравниванием RGB-изображения с картой глубины и высокой степенью конфигурируемости параметров.
Питание и подключение
Устройство использует современный разъём USB-C (USB 3.2 Gen1, пропускная способность 5 Gbps) для передачи данных и питания. Базовое потребление при потоковой передаче составляет 2.5-3W, подсистема ИИ потребляет до 1W, подсистема стереоскопической глубины — до 0.5W, видеокодек — до 0.5W. Суммарное максимальное потребление при 100% загрузке всех функций достигает 5W. Для оптимизации энергопотребления можно уменьшить частоту кадров всего конвейера обработки.
Условия эксплуатации
Рабочая температура окружающей среды составляет от -20°C до +50°C при полной загрузке вычислительного модуля, что обеспечивает надёжную работу в различных промышленных условиях. Камера оснащена светодиодным индикатором состояния (зелёный или жёлтый в зависимости от партии), который сигнализирует о работе конвейера обработки данных.
Применение
OAK-D-SR особенно востребована в системах контроля качества на производственных линиях, роботизированных системах сортировки и сборки, автоматизированных системах.pick-and-place, роботах-манипуляторах, системах точного измерения габаритов объектов, приложениях дополненной реальности для близких дистанций и любых задачах, где требуется высокая точность восприятия глубины на расстоянии до одного метра.
Технические характеристики и параметры
| Тип | Система трекинга |
| Общее разрешение | 1280x800 px |
| Крепление | 1/4" штативное резьбовое отверстие, 45mm M4 mount |
| Углы обзора | (DFOV/HFOV/VFOV): 89.5° / 80° / 55° |
| Процессор | RVC2 (Roadmap Vision Chip 2) |
| Подключения | Интерфейс: USB-C (USB 3.2 Gen1, 5 Gbps) Питание и передача данных через один кабель Поддержка USB 2.0 / USB 3.0 |
| Вес устройства | 72 грамма |
| Габариты | 56 × 36 × 25.5 мм |
| Энергопотребление | до 5W |
| Частота кадров камеры | до 143 FPS (макс.), до 120 FPS (номинал) |
| Рабочая температура | от -20°C до +50°C (при полной загрузке VPU) |
| Дизайн и материалы | алюминий промышленного класса |
| Сенсоры и датчики | OV9782 (PY074) |
Комплектация
| Кабель USB-C | Да |
| Камеры | Камера OAK-D Short Range (OAK-D-SR) |
| Руководство пользователя | Да |
